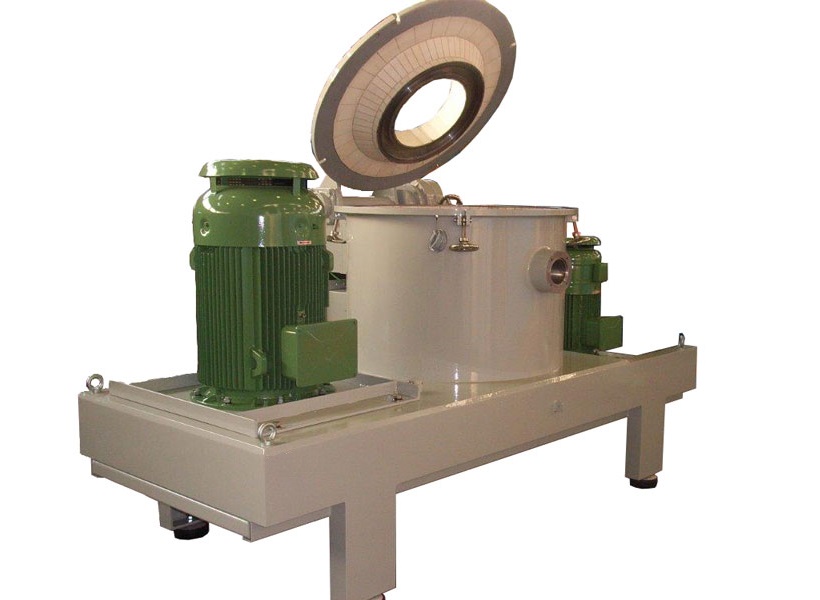

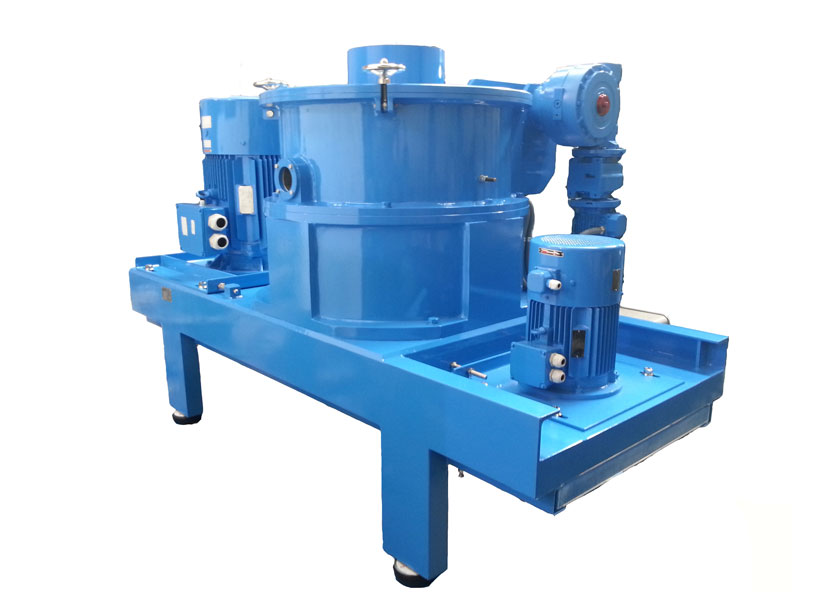

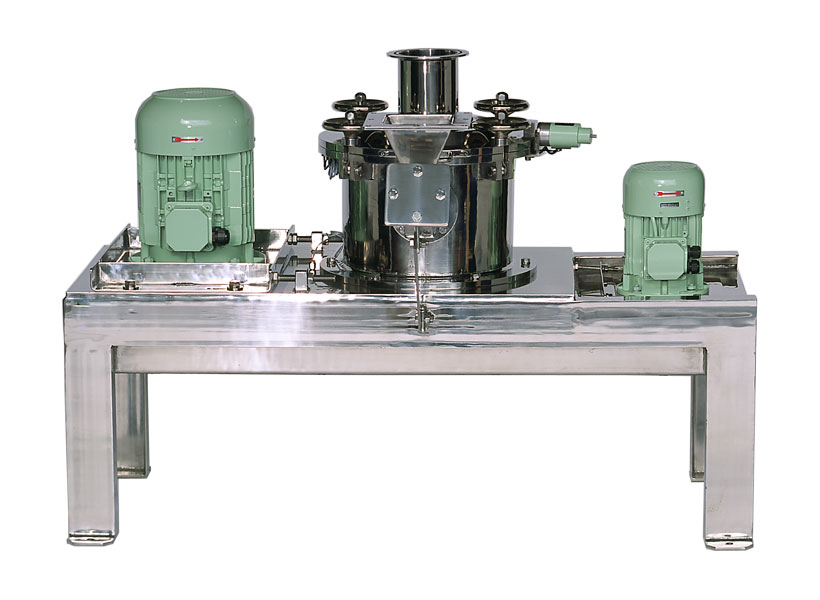

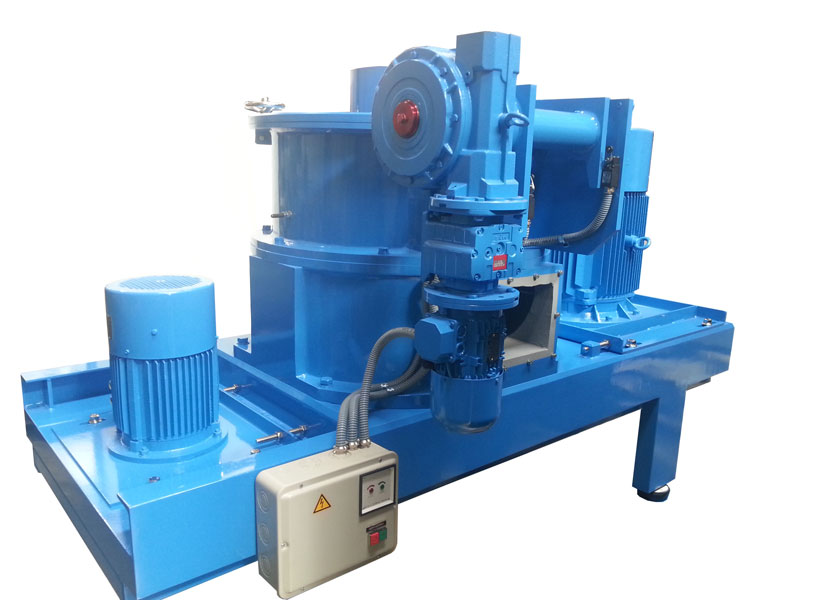

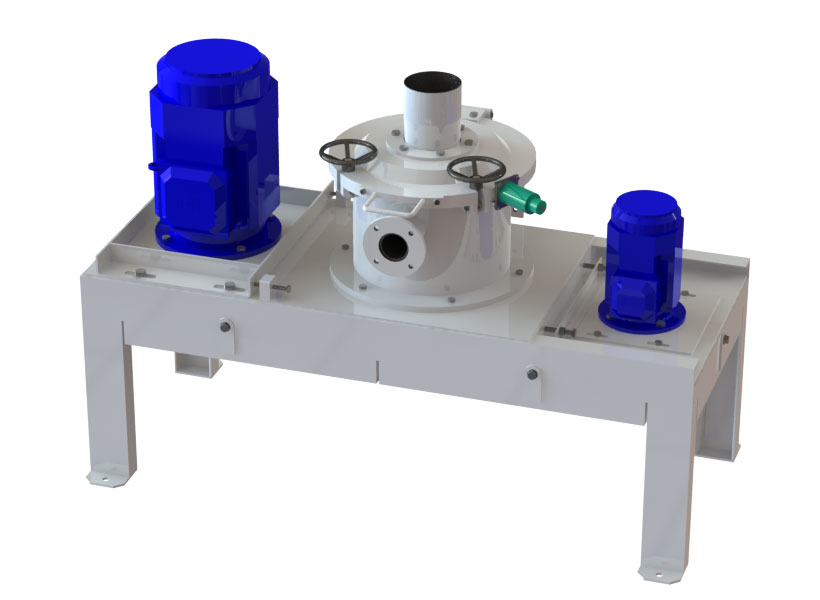

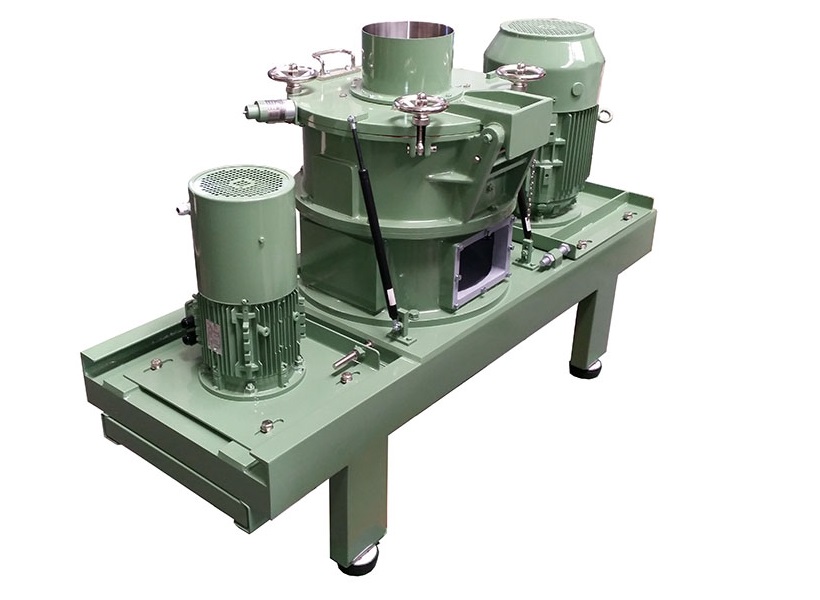

Molino Separador "MS"
Descripción
El molino de impacto con clasificador integrado es el elemento principal de cualquier instalación de molienda que requiera una eficiencia y una calidad elevadas.
En su interior dispone de un plato triturador para micronizar las particulas y un plato clasificador con velocidad regulable que permite determinar la calidad granulometrica que desea a la salida. Esta flexibilidad y su eficiencia energetica en la reducción de particulas lo convierte en tipo de molino ideal para alcanzar granulometrias de hasta 10 µm.
Gracias a su funcionamiento combinado con un gran caudal de aire es posible procesar productos sensibles al calor, consiguiendo un salto térmico relativamente bajo.
- Apto para productos sensibles al calor
- Proceso completamente escalable
- Molienda y clasificación integradas en un solo equipo
- Diseño robusto y duradero
- Apto para molienda combinada con secado
- Fácil limpieza y mantenimiento
| Modelo | Dimensiones [mm] | Potencia Clasificador [KW] | Potencia Triturador [KW] | Factor de producción |
|---|---|---|---|---|
| MS-100 | 1250x580x820 | 1,1 | 7,5 | 1 |
| MS-150 | 1250x580x820 | 1,1 | 11 | 1,35 |
| MS-300 | 1750x640x1385 | 4 | 22 | 2,7 |
| MS-400 | 1750x640x1385 | 4 | 30 | 3,6 |
| MS-600 | 2450x960x1445 | 7,5 | 45 | 5,4 |
| MS-750 | 2450x960x1445 | 11 | 55 | 6,75 |
| MS-1000 | 2850x1200x1445 | 15 | 75 | 9 |
| MS-1500 | 2850x1200x1445 | 18,5 | 110 | 13,5 |
| MS-2000 | 3400x1450x1650 | 37 | 160 | 18 |
- Acero estandar o AISI-304/316
- Diseños especiales anti-explosión (PSR) y ATEX
- Diseños especiales anti-abrasión

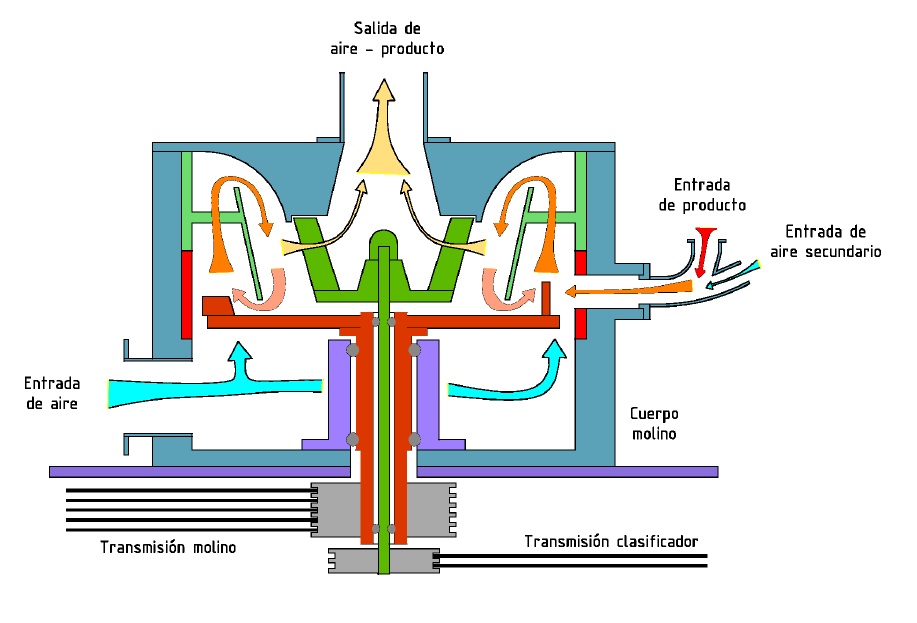

Principio de funcionamiento
Alimentación
El molino tipo MS es un molino micronizador que funciona en combinación con un gran caudal de aire. Se dosifica la materia prima por la entrada de producto mediante válvula alveolar o rosca sin fin. El efecto de arrastre del aire circulante en el interior de la maquina lo transporta hacia el interior de la cámara de molienda.
Trituración
En la cámara de molienda, el producto es molturado por impacto entre los elementos de molienda y la superficie de recubrimiento interior de la máquina, reduciendo la materia prima en particulas de diferentes tamaños.
Clasificación

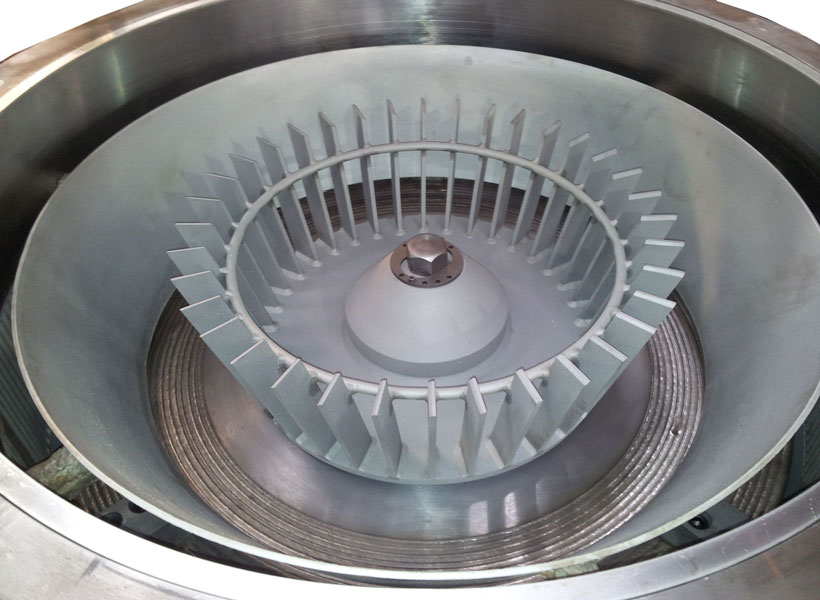

La corriente de aire ascendente transporta todas la partículas hacia la parte mas interior del molino, la cámara de clasificación. Llegado este punto, las partículas mas finas y aptas segun la velocidad de rotación del disco de clasificación, pasan a traves de él y son transportadas por la corriente de aire hacia el exterior por la salida de producto.
Retorno
Las partículas mas gruesas y no aptas son expulsadas por la parte inferior y retornan nuevamente a la cámara de molienda, donde vuelve a empezar el proceso hasta que la totalidad de las partículas tengan el tamaño deseado.
